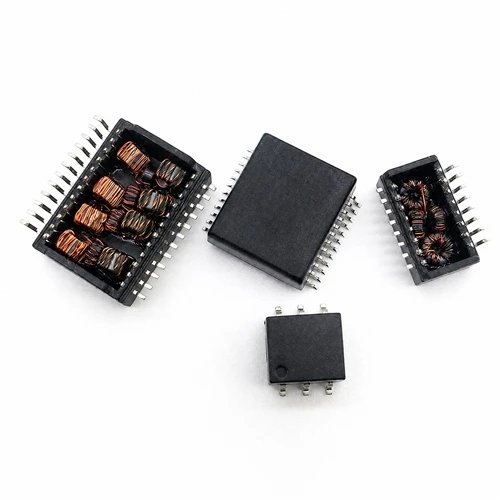

ল্যান ট্রান্সফরমার নির্বাচন করার সময় কোন স্পেসিফিকেশন গুরুত্বপূর্ণ?

অধিকার নির্বাচনল্যান ট্রান্সফরমারনির্ভরযোগ্য ইথারনেট যোগাযোগের জন্য অপরিহার্য। আপনি নেটওয়ার্ক সুইচ, রাউটার, ইন্ডাস্ট্রিয়াল ইথারনেট ডিভাইস, আইপি ক্যামেরা, বা PoE সিস্টেম ডিজাইন করছেন না কেন, ট্রান্সফরমারটি অবশ্যই ইথারনেট PHY এর প্রয়োজনীয়তা এবং সামগ্রিক অ্যাপ্লিকেশনের সাথে মেলে।

সুতরাং, ল্যান ট্রান্সফরমার নির্বাচন করার সময় আপনার কোন বৈশিষ্ট্যগুলি বিবেচনা করা উচিত?



1. ইথারনেট গতি এবং মান

আপনার অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় ইথারনেট মান চিহ্নিত করে শুরু করুন, যেমন:

• 10/100BASE-টি
• 1000BASE-T (গিগাবিট ইথারনেট)
• 2.5GBASE-T
• 5GBASE-T
• 10GBASE-T

10/100BASE{{2}T এর জন্য ডিজাইন করা একটি LAN ট্রান্সফরমার স্বয়ংক্রিয়ভাবে গিগাবিট বা উচ্চতর-গতির ইথারনেটের জন্য ব্যবহার করা উচিত নয়। সর্বদা আপনার PHY ডেটাশীটের সাথে সামঞ্জস্যতা নিশ্চিত করুন৷

2. টার্নস রেশিও

বাঁক অনুপাত PHY এবং ইথারনেট তারের মধ্যে সংকেত সংক্রমণ এবং প্রতিবন্ধকতাকে প্রভাবিত করে।

সঠিক অনুপাত ইথারনেট PHY এবং এর রেফারেন্স ডিজাইনের উপর নির্ভর করে। একটি অনুপযুক্ত বাঁক অনুপাত ব্যবহার করার ফলে সংকেত ক্ষতি, প্রতিবন্ধকতা অমিল বা যোগাযোগের সমস্যা হতে পারে।



3. খুলুন-সার্কিট ইন্ডাকট্যান্স (ওসিএল)

ওপেন-সার্কিট ইন্ডাকট্যান্স, বা ওসিএল, ইথারনেট ম্যাগনেটিক্সের জন্য একটি গুরুত্বপূর্ণ স্পেসিফিকেশন। এটি কম-ফ্রিকোয়েন্সি সিগন্যালের কার্যকারিতাকে প্রভাবিত করে এবং প্রযোজ্য ইথারনেট স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করতে হবে।

ল্যান ট্রান্সফরমার তুলনা করার সময়, পরীক্ষা করুনন্যূনতম OCL মান এবং পরীক্ষার শর্ত, শুধুমাত্র সাধারণ মান দেখার চেয়ে।



4. সন্নিবেশ ক্ষতি এবং রিটার্ন লস

সন্নিবেশ ক্ষতিট্রান্সফরমারের মধ্য দিয়ে যাওয়ার সময় কতটা সংকেত হারিয়েছে তা নির্দেশ করে। কম ক্ষতি সাধারণত ভাল সংকেত সংক্রমণ প্রদান করে।

রিটার্ন লসপ্রতিবন্ধকতা অমিলের কারণে সৃষ্ট সংকেত প্রতিফলন পরিমাপ করে। ভালো রিটার্ন-ক্ষতি কার্যক্ষমতা গিগাবিট এবং উচ্চতর-গতির ইথারনেট অ্যাপ্লিকেশনের জন্য বিশেষভাবে গুরুত্বপূর্ণ।

উভয় পরামিতি প্রাসঙ্গিক ফ্রিকোয়েন্সি পরিসীমা জুড়ে মূল্যায়ন করা উচিত।



5. বিচ্ছিন্নতা ভোল্টেজ

বৈদ্যুতিক বিচ্ছিন্নতা একটি ইথারনেট ট্রান্সফরমারের প্রাথমিক কাজগুলির মধ্যে একটি।

ট্রান্সফরমার পরীক্ষা করুন:

• বিচ্ছিন্নতা ভোল্টেজ
• অস্তরক শক্তি
• অন্তরণ প্রতিরোধের

প্রয়োজনীয় বিচ্ছিন্নতা স্তর প্রয়োগ এবং প্রযোজ্য নিরাপত্তা প্রয়োজনীয়তার উপর নির্ভর করে।



6. DCR এবং PoE সামঞ্জস্য

ডিসি প্রতিরোধ (ডিসিআর)ট্রান্সফরমার উইন্ডিং এর প্রতিরোধের প্রতিনিধিত্ব করে। নিম্ন ডিসিআর বিদ্যুতের ক্ষতি এবং তাপ কমাতে সাহায্য করতে পারে।

PoE অ্যাপ্লিকেশনের জন্য, যাচাই করুন:

• ডিসি বর্তমান ক্ষমতা
• তাপ কর্মক্ষমতা
• বিচ্ছিন্নতা প্রয়োজনীয়তা
• প্রয়োজনীয় PoE স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ

একটি স্ট্যান্ডার্ড LAN ট্রান্সফরমার স্বয়ংক্রিয়ভাবে PoE সমর্থন করে বলে ধরে নেওয়া উচিত নয়।



7. সাধারণ-মোড চোক পারফরম্যান্স

কিছু LAN ট্রান্সফরমার একত্রিত হয় aসাধারণ-মোড চোক (সিএমসি)সাধারণ-মোডের শব্দ কমাতে এবং EMI/EMC কর্মক্ষমতা উন্নত করতে সাহায্য করতে।

যদি আপনার আবেদনের কঠোর EMC প্রয়োজনীয়তা থাকে, তাহলে CMC বৈশিষ্ট্য এবং ট্রান্সফরমারের সাধারণ-মোড ক্ষয় পরীক্ষা করুন।



8. প্যাকেজ, পদচিহ্ন, এবং পিনআউট

বৈদ্যুতিক সামঞ্জস্য নির্বাচন প্রক্রিয়ার শুধুমাত্র অংশ। ট্রান্সফরমারটি অবশ্যই আপনার PCB ডিজাইনের সাথে মানানসই হবে।

চেক করুন:

• প্যাকেজের মাত্রা
• পিসিবি পদচিহ্ন
• পিন কনফিগারেশন
• উপাদান উচ্চতা
• এসএমডি বা-গর্ত নির্মাণের মাধ্যমে

সর্বদা PCB লেআউটের আগে PHY রেফারেন্স ডিজাইনের সাথে ট্রান্সফরমার পিনআউট তুলনা করুন।



9. অপারেটিং তাপমাত্রা

শিল্প এবং বহিরঙ্গন অ্যাপ্লিকেশনের জন্য, অপারেটিং তাপমাত্রা বিশেষভাবে গুরুত্বপূর্ণ।

নিশ্চিত করুনল্যান ট্রান্সফরমারপ্রত্যাশিত তাপমাত্রা পরিসীমা জুড়ে তার প্রয়োজনীয় বৈদ্যুতিক কর্মক্ষমতা বজায় রাখতে পারে।

LAN ট্রান্সফরমার নির্বাচন চেকলিস্ট

স্পেসিফিকেশন	মূল বিবেচনা
ইথারনেট স্ট্যান্ডার্ড	10/100, 1000BASE-T, 2.5G, 5G, ইত্যাদি
বাঁক অনুপাত	PHY এর সাথে ম্যাচ করুন
ওসিএল	ন্যূনতম মান এবং পরীক্ষার শর্তগুলি পরীক্ষা করুন
সন্নিবেশ ক্ষতি	সংকেত ক্ষয় কম করুন
রিটার্ন লস	ভাল প্রতিবন্ধকতা ম্যাচিং নিশ্চিত করুন
আলাদা করা	সিস্টেম নিরাপত্তা প্রয়োজনীয়তা পূরণ করুন
ডিসিআর	শক্তি হ্রাস এবং তাপ বিবেচনা করুন
সিএমসি	EMI/EMC প্রয়োজনীয়তা মূল্যায়ন করুন
PoE	বর্তমান এবং PoE সামঞ্জস্যতা যাচাই করুন
প্যাকেজ	PCB স্থান এবং পদচিহ্ন মেলে
পিনআউট	PHY রেফারেন্স ডিজাইনের সাথে মেলে
তাপমাত্রা	আবেদনের প্রয়োজনীয়তা পূরণ করুন

চূড়ান্ত চিন্তা

একটি LAN ট্রান্সফরমার নির্বাচন করার জন্য কেবল ইথারনেট গতির সাথে মিল করার চেয়ে আরও বেশি কিছু প্রয়োজন। ইঞ্জিনিয়ারদের বিবেচনা করা উচিতটার্নস রেশিও, OCL, ইনসার্টেশন লস, রিটার্ন লস, আইসোলেশন ভোল্টেজ, DCR, CMC পারফরম্যান্স, PoE সামঞ্জস্য, তাপমাত্রা রেটিং, প্যাকেজ এবং পিনআউট.



ইথারনেট PHY এবং সম্পূর্ণ ইন্টারফেস ডিজাইনের সাথে একসাথে LAN ট্রান্সফরমার মূল্যায়ন করা সর্বোত্তম পদ্ধতি। OEM এবং উচ্চ আয়তনের প্রকল্পগুলির জন্য, একজন অভিজ্ঞকে বেছে নিনLAN ট্রান্সফরমার প্রস্তুতকারক বা ইথারনেট চৌম্বক সরবরাহকারীএছাড়াও কর্মক্ষমতা, গুণমান, কাস্টমাইজেশন, এবং দীর্ঘ-সাপ্লাই স্থায়িত্ব নিশ্চিত করতে সাহায্য করতে পারে।

সঠিক LAN ট্রান্সফরমার নির্বাচন করতে সাহায্য প্রয়োজন? আপনার ইথারনেট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তা নিয়ে আলোচনা করতে আমাদের প্রযুক্তিগত দলের সাথে যোগাযোগ করুন।

আরো তথ্যের জন্য, আমাদের সাথে যোগাযোগ করুন sales@xfullstar.com
